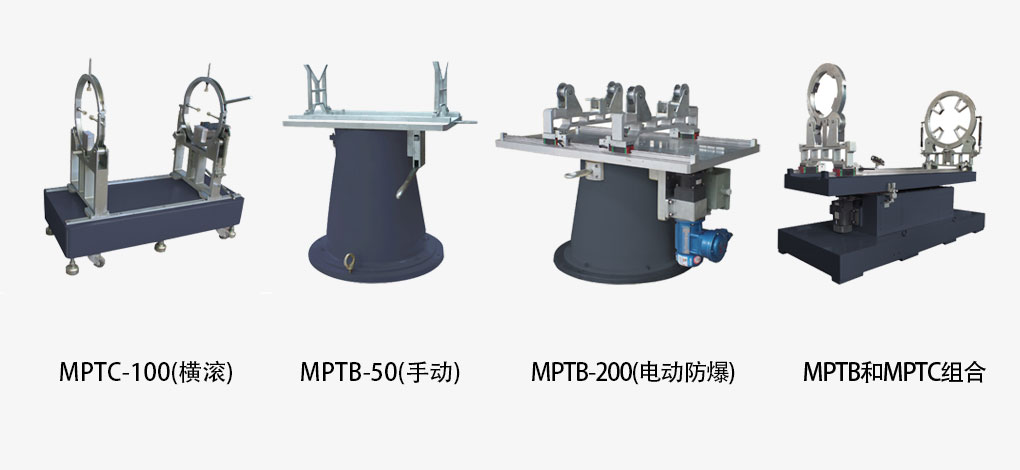

MPTB/MPTC系列 轉動慣量測量臺
轉動慣量測量臺主要測量試件的軸向轉動慣量(Ix)和徑向轉動慣量(Iy或者Iz)。徑向轉動慣量的測量采用扭擺測量原理，試件安裝軸和測量臺擺動軸相互平行，通過測量扭擺系統在空載和加載情況下的自由擺動周期來計算的。對于較長的不能豎直安裝件，軸向轉動慣量的測量采用試件橫滾的方式，通過測量系統橫滾周期計算試件的轉動慣量。
● 預扭可以采用電機驅動（機械式）或氣動（氣浮式）方式，具有自動偏轉和釋放的功能，操作簡單、方便。
● 電機預扭和橫滾均設計了限位機構，到位后會自動停止，避免誤操作可能對設備造成的損壞，提高操作安全性。
● 采用高速響應光電傳感器測量系統的頻率，測量精度高，重復性好。
● 為了減小占用場地，徑向轉動慣量測量和軸向轉動慣量測量可以設計為一體。
● 設計了專用的自動標定裝置（系列標準件），可以進行系統的在線標定。
MPTB機械扭擺式轉動慣量測量臺規格表
| 型號 | MPTB-1M | MPTB-1 | MPTB-10 | MPTB-50 | MPTB-100 |
|---|---|---|---|---|---|
| 最大承載質量(kg) | 0.1 | 1 | 50 | 50 | 100 |
| 測量范圍(kg·cm2) | 0.05~1 | 5~100 | 100~1000 | 1000~10000 | 5000~50000 |
| 測量精度 | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% |
| 預扭方式 | 手動 | 手動 | 手動 | 電動 | 電動 |
| 平臺參考尺寸(mm) | 100x50 | 250x100 | 300x200 | 400x250 | 500x300 |
| 設備參考重量(kg) | 3 | 6 | 50 | 80 | 100 |
| 型號 | MPTB-200 | MPTB-500 | MPTB-1000 | MPTB-2000 | MPTB-5000 |
|---|---|---|---|---|---|
| 最大承載質量(kg) | 200 | 500 | 1000 | 2000 | 5000 |
| 測量范圍(kg·cm2) | 1~10 | 5~50 | 30~300 | 50~500 | 300~3000 |
| 測量精度 | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% |
| 預扭方式 | 電動 | 電動 | 電動 | 電動 | 電動 |
| 平臺參考尺寸(mm) | 800x300 | 1200x450 | 1600x500 | 2500x800 | 3000x800 |
| 設備參考重量(kg) | 150 | 200 | 250 | 800 | 1500 |
MPTC橫滾式轉動慣量測量臺規格（Ix測量）
| 型號 | MPTC-10 | MPTC-100 | MPTC-200 | MPTC-500 | MPTC-1000 | MPTC-5000 |
|---|---|---|---|---|---|---|
| 最大承載質量(kg) | 10 | 100 | 100 | 500 | 1000 | 5000 |
| 測量范圍(kg·cm2) | 0.1~0.5 | 0.5~2.5 | 1~5 | 5~25 | 20~100 | 100~500 |
| 測量精度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 預扭方式 | 手動 | 手動 | 手動/電動 | 電動 | 電動 | 電動 |
| 平臺參考尺寸(mm) | 500x300 | 1000x400 | 1500x450 | 2000x800 | 3000x900 | 4000x900 |
| 設備參考重量(kg) | 60 | 80 | 120 | 350 | 650 | 1200 |
