永磁式模態激振器是一種寬頻帶、高效節能、高穩定性和高可靠性微型振動臺。廣泛應用于航空航天、軍事、通訊、汽車、電子電工、家電等領域模態和結構分析。此種微型振動臺也被廣泛應用在教育科研和實驗室的研究工作。

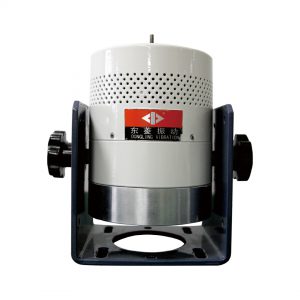

模態激振器
性能特點
● QW12T-607風機冷卻
● 永磁式結構
● 寬頻帶
● 高穩定性和可靠性
● 結構緊湊，質量輕
● 較高的一階共振頻率
● 高效節能
● 現代化的組裝生產線
型號 參數 | 永磁式模態激振器 | |||
| ESD-005 | ESD-015 | ESD-045 | ESD-100 | |
| 正弦激振力(N) | 50 | 150 | 450 | 1000 |
| 頻率范圍(Hz) | 5~10000 | 5~7000 | 5~6000 | 5~6000 |
| 最大位移p-p(mm) | 10 | 25 | 25 | 16 |
| 最大速度(m/s) | 1.2 | 1.6 | 1.6 | 1.6 |
| 最大加速度(m/s2) | 300 | 450 | 1000 | 800 |
| 運動部件等效質量(kg) | 0.16 | 0.33 | 0.45 | 1.2 |
| 一階共振頻率(Hz) | 6000 | 3700 | 4000 | 4000 |
| 試件安裝螺紋 | M5 | M6 | M6 | M8 |
| 臺體重量(kg) | 3.2 | 10 | 15 | 40 |
| 外形尺寸(L×W×H:mm) | 135×115×155 | 125×95×180 | 270×215×285 | 310×320×420 |

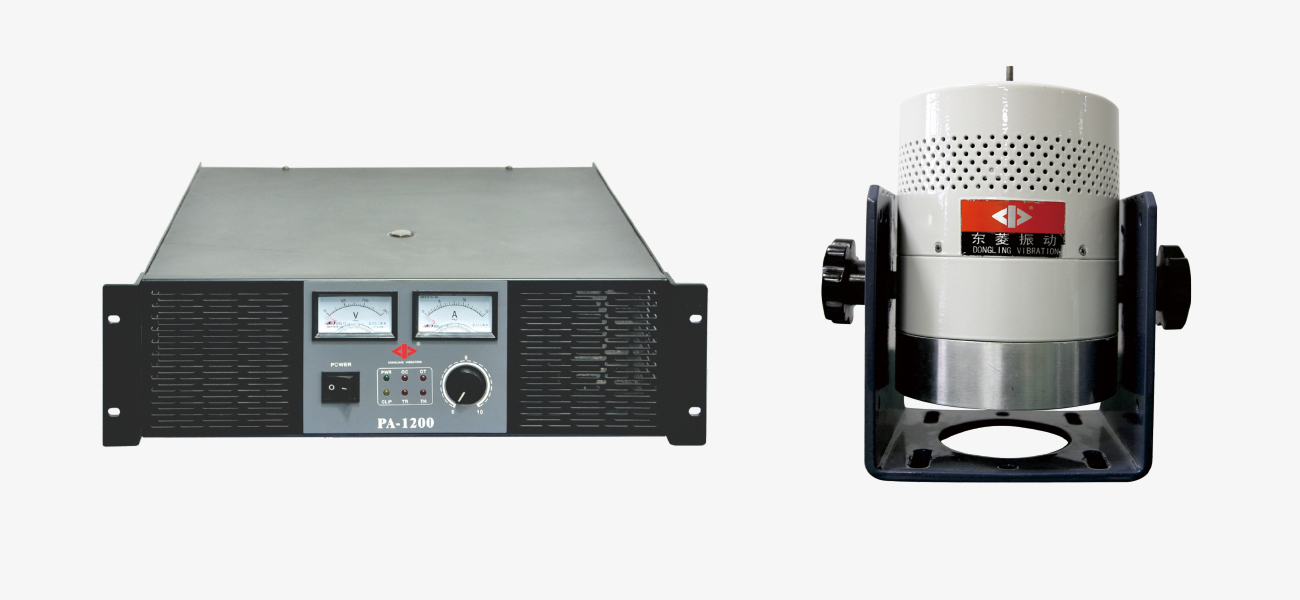

| 功放型號 | MP-500 | MP-1200 | PA-1200 | PA-2000 |
| 冷卻方式 | 內置風機 | 風冷，風機型號QW12T-607 | ||
| 電源要求 | AC220V±10% 50Hz 600VA | AC220V±10% 50Hz 1300VA | AC380V±10% 50Hz 2100VA | |
