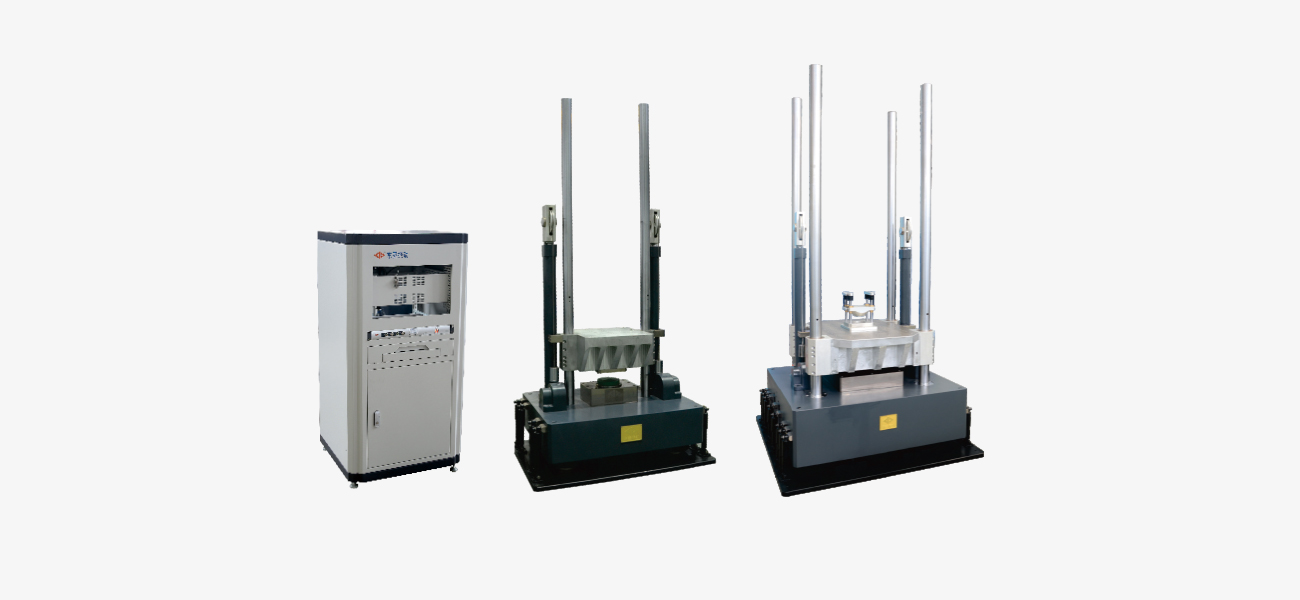

SY10液壓垂直沖擊試驗系列
液壓提升垂直沖擊試驗臺，用于模擬產品在實際環境中所受的沖擊，考核產品在沖擊環境下功能的可靠性和結構的完好性。本設備可進行常規的半正弦波、后峰鋸齒波???梯形波及沖擊響應譜分析功能等沖擊試驗。
型號 參數 | SY10-5 | SY10-25 | SY10-50 | SY10-100 | *SY10-200 | *SY10-500 | *SY10-1000 | *SY10-1500 | ||||||||||||||
| 額定負載(kg) | 5 | 25 | 50 | 100 | 200 | 500 | 1000 | 1500 | ||||||||||||||
| 臺面尺寸(mm) | 200×200 | 300×350 | 500×500 | 600×600 | 600×800 | 800×1000 | 1000×1200 | 1200×1500 | ||||||||||||||
| 沖擊波形 | 半 正 弦 | 后 峰 鋸 齒 | 半 正 弦 | 后 峰 鋸 齒 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 |
| 沖擊加速度(m/s2) | 100 ~ 30000 | 150 ~ 1000 | 50 ~ 15000 | 150 ~ 1000 | 100 ~ 12000 | 150 ~ 1000 | 300 ~ 1000 | 100 ~ 12000 | 150 ~ 1000 | 300 ~ 1000 | 100 ~ 6000 | 150 ~ 1000 | 300 ~ 1000 | 100 ~ 4000 | 150 ~ 600 | 300 ~ 600 | 100 ~ 2500 | 150 ~ 500 | 300 ~ 500 | 100 ~ 1500 | 150 ~ 500 | 300 ~ 500 |
| 脈沖持續時間(ms) | 20~0.3 | 18~6 | 60~0.8 | 18~6 | 60~1 | 18~6 | 12~6 | 60~1 | 18~6 | 12~6 | 60~2 | 18~6 | 12~6 | 60~3 | 18~6 | 12~6 | 60~4 | 18~11 | 12~6 | 60~6 | 18~11 | 12~6 |
| 外形尺寸(LxWxH:mm) | 900×720×2300 | 1100×750×2500 | 1300×1000×2600 | 1300×1000×2600 | 1500×1200×2700 | 1800×1400×2750 | 1700×1480×3100 | 2800×1900×2900 | ||||||||||||||
| 臺體重量(kg) | 900 | 1600 | 2600 | 2600 | 5000 | 8000 | 10000 | 15000 | ||||||||||||||
| 油源型號 | HYS30L3.7 | HYS60L7.5 | HYS200L25 | |||||||||||||||||||
| 電源 | 380V 50/60Hz2.2kW | 380V 50/60Hz3.7kW | 380V 50/60Hz7.5kW | |||||||||||||||||||
| 控制柜型號 | SCH | |||||||||||||||||||||
| 控制柜尺寸(L×W×H) | 670×600×1300 | |||||||||||||||||||||
| 使用標準 | GJB150 GJB360 GJB548 GB/T2423 JJG541 JJG497 IEC60068-2-27 | |||||||||||||||||||||
| 備注 | 臺面尺寸可根據用戶要求定制，參數相應變化。 | |||||||||||||||||||||
