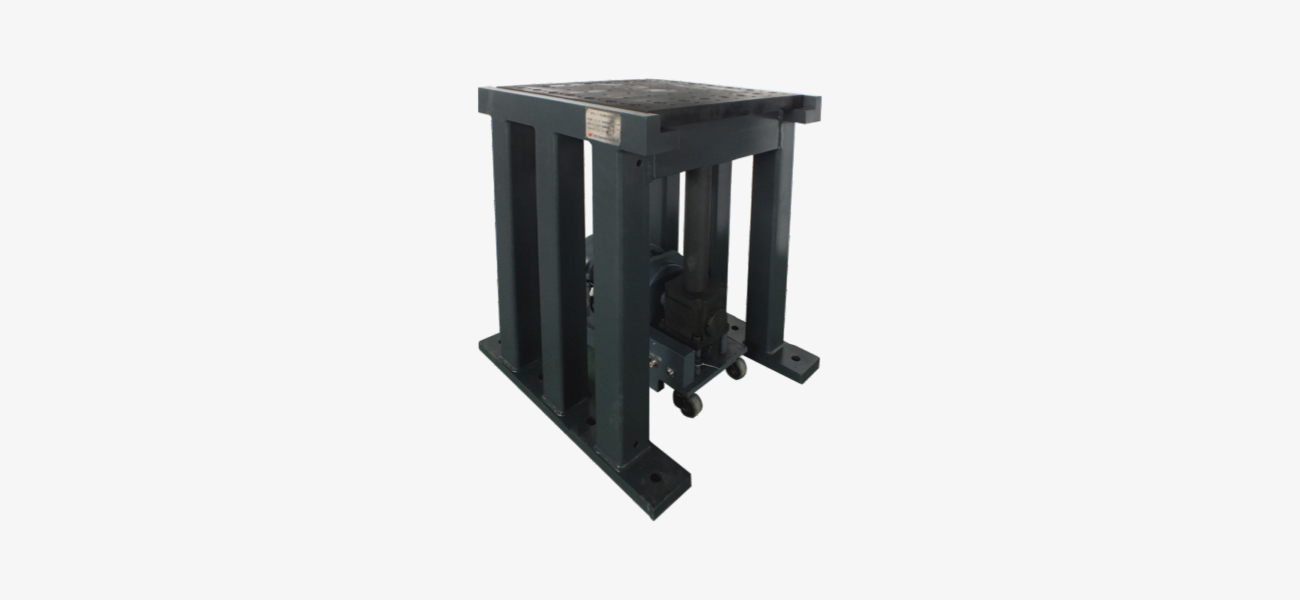

SY14V氣動式垂直沖擊響應譜試驗系列
氣動式垂直沖擊響應譜試驗機，通過空氣炮驅動，推動彈丸對響應板進行沖擊。主要用于測量和確定航天、航空、武器裝備、電工電子產???或包裝、裝卸過程中遭受沖擊環境。用時域沖擊譜型、頻域分析譜型來描述試品抗沖擊性能。考核試品在沖擊環境下功能的可靠性和結構的完好性。沖擊響應譜是一系列固有頻率不同的單自由度線性系統受到同一沖擊激勵響應的總結果。產品受沖擊作用，其沖擊響應的最大值意味著產品出現最大應力，因此沖擊響應譜試驗機能更好地模擬真實環境中所遭受的沖擊波及沖擊能量。
型號 參數 | SY14V-100 | SY14V-200 | SY14V-400 |
| 額度負載 | 100 | 200 | 400 |
| 臺面尺寸(mm) | 600×600 | 900×900 | 1200×1200 |
| 相應頻率范圍(Hz) | 100~5000 | 100~5000 | 100~5000 |
| 分析頻率范圍(Hz) | 10~10000 | 10~10000 | 10~10000 |
| 最大響應速度(m/S2) | 120000 | 80000 | 50000 |
| 拐點頻率范圍（Hz） | 600~1500 | 600~1200 | 600~1000 |
| 斜率(dB/Oct) | 6~9 | 6~9 | 6~9 |
| 外形尺寸(LxWxH:mm) | 1000×700×1200 | 1500×1000×1200 | 2000×1300×1200 |
| 臺體重量（kg） | 1000 | 1300 | 1800 |
| 氣源 | 0.8MPa 0.6m3/min | ||
| 電源電壓 | 三相380V，50/60Hz | ||
| 控制柜型號 | SCL | ||
| 控制柜尺寸(L×W×H:mm) | 670×600×1420 | ||
| 工作環境 | 溫度范圍：0℃~40℃ 濕度范圍：≤80%(不結露) | ||
