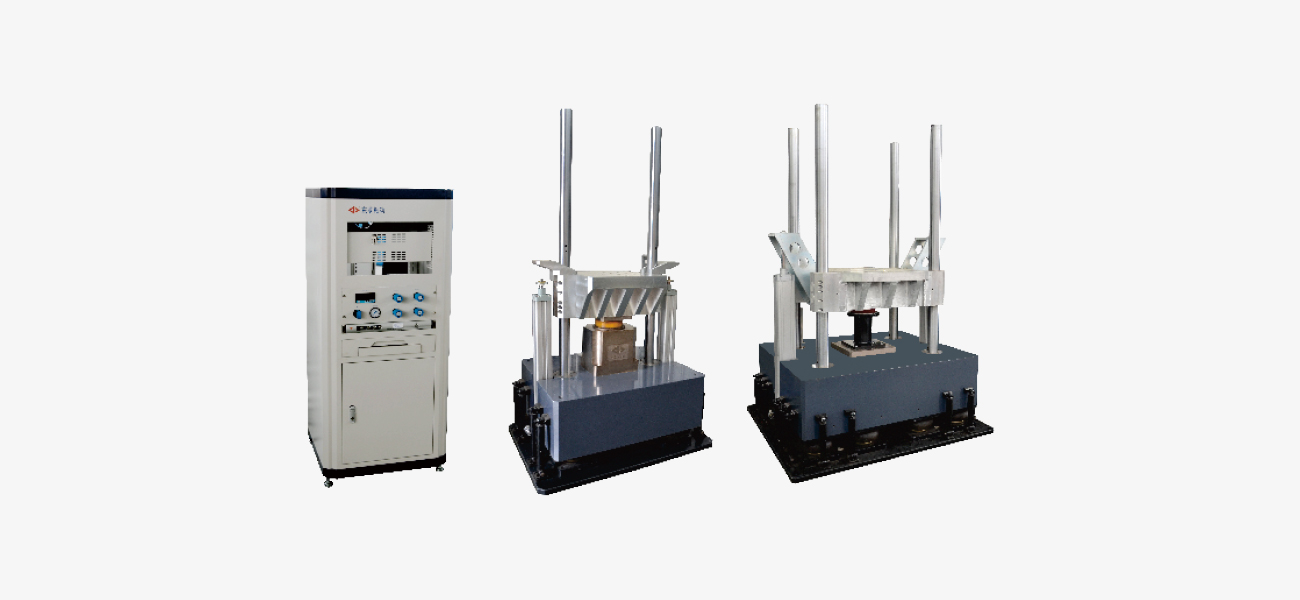

SY11氣動垂直沖擊/碰撞試驗系列
氣動垂直沖擊/碰撞試驗臺，是一種設計新穎、自動化程度高、操作簡單、維護方便的沖擊、碰撞試驗設備。
本設備可進行常規的半正弦波、后峰鋸齒波、梯形波及沖擊響應譜分析功能等沖擊試驗。
型號 參數 | SY11-25 | SY11-50 | SY11-100 | SY11-250 | *SY11-500 | *SY11-800 | *SY11-1000 | ||||||||||||||
| 額定負載(kg) | 25 | 50 | 100 | 250 | 500 | 800 | 1000 | ||||||||||||||
| 臺面尺寸(mm) | 300×350 | 500×500 | 600×600 | 600×800 | 800×1000 | 1000×1200 | 1000×1200 | ||||||||||||||
| 沖擊波形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 | 半 正 弦 | 后 峰 鋸 齒 | 梯 形 |
| 沖擊加速度(m/s2) | 30 ~ 7500 | 150 ~ 2000 | 300 ~ 1000 | 100 ~ 6500 | 150 ~ 1000 | 300 ~ 1000 | 100 ~ 6500 | 150 ~ 1000 | 300 ~ 1000 | 150 ~ 2000 | 150 ~ 600 | 300 ~ 600 | 100 ~ 2000 | 150 ~ 600 | 300 ~ 600 | 150 ~ 1000 | 150 ~ 500 | 300 ~ 500 | 150 ~ 1000 | 150 ~ 500 | 300 ~ 500 |
| 脈沖持續時間(ms) | 60~0.8 | 18~6 | 12~6 | 60~1 | 18~6 | 12~6 | 60~1 | 18~6 | 12~6 | 40~3 | 18~6 | 12~6 | 60~3 | 18~6 | 12~6 | 30~6 | 18~6 | 12~6 | 60~4 | 18~11 | 12~6 |
| 外形尺寸(LxWxH:mm) | 900×750×2000 | 1200×80×2000 | 1200×800×2000 | 1250×1150×2200 | 1800×1500×2200 | 1950×1550×3110 | 1950×1650×2200 | ||||||||||||||
| 增壓裝置尺寸(mm) | 280×280×940 | 360×405×940 | |||||||||||||||||||
| 臺體重量(kg) | 1300 | 2200 | 2300 | 3200 | 4200 | 5200 | 6200 | ||||||||||||||
| 最大碰撞頻次(次/分) | 100 | 80 | 80 | 50 | 30 | 30 | 30 | ||||||||||||||
| 控制柜型號 | SCH | ||||||||||||||||||||
| 控制柜尺寸(L×W×H) | 670×600×1420 | ||||||||||||||||||||
| 使用標準 | GJB150 GJB360 GJB548 GB/T2423 JJG541 JJG497 IEC60068-2-27 | ||||||||||||||||||||
| 備注 | 臺面尺寸可根據用戶要求定制，參數相應變化。 | ||||||||||||||||||||
